BAB 4 High Frequency PCB [ f >100MHz]

high frequency seperti pada handphone GSM [frekuensi 900 sampai dengan 1800], hanya dengan memasang sedikit jalur floating, maka akan menjadi sebuah antena.
misalkah sebuah handphone gsm frekuensi 900MHz. memiliki lambda/panjang gelombang 1/3
meter. 1/3 meter didapat dari (3x10^8) / (900MHz) = 1/3 meter


dengan panjang gelombang 1/3 meter, track sepanjang 1/8 lambda [1/8 x 1/3meter] dapat menjdai antena yang cukup untuk transmit dan receive signal GSM. track sepanjang 1/32 lambda juga dapat menjadi antena yang cukup baik.

jalur pada high frekuensi dapat menjadi kapasitansi


untuk mengetahui nilai kapasitansi dari track, dapat menggunakan rumus, seperti pada gambar diatas. A adalah luas track, panjang x lebar = A.
C' dalam pikoFarad/cm C' = 0.5 pF/cm

Jalur pada high frekuensi juga dapat menjadi induktansi

gambar 1.
frekuensinya f= 2phi x a. phi = 3.14 dan a= jarak dari inti sampai ke track (dalam cm).
L/f = 2ln ((2t/w + t) x 2.5) nH/cm. digunakan untuk t/w+t >= 5
t = tebal tembaga. biasanya adalah 35mikroMeter
gambar 2 menggunakan perhitungan yang sama dengan gambar 1
gambar 3
perhitungan induktansinya dapat dilihat di gambar. L' berkisar dari 3 sampai 10 nH/cm, tergantung soal.
gambar 4, perhitungan sesuai pada gambar
a = (R2 +R1) / 2
C = R2-R1

Design Rules for Analog Circuits PCB

Yang perlu diperhatikan untuk rangkaian analog adalah
1. penempatan komponen
a. komponen pasif adalah komponen yang tidak dapat menghasilkan tenaga jika dialiri arus[wikipedia]. jenis-jenis komponen pasif
- R
- L
- C
- Transformer
b. komponen aktif adalah komponen yang jika dialiri arus, maka akan menghasilkan tenaga [wikipedia]. jenis-jenis komponen aktif
- dioda
- transistor
- IC, dsb

c. aksesoris adalah komponen pelengkap pada rangkaian.
- switch
- konektor
- port
Posisikan konektor di bagian samping dari PCB dan dekat dengan komponen / PCB yang akan dihubungkan, agar kabel penghubung pendek dan mudah menghubungkannya.
Tempatkan trimpot / potensiometer di samping PCB, agar memudahkan untuk adjust/pengaturan resistansinya. untuk trimpot yang vertical adjust, dapat ditempatkan di tengah. Potensiometer yang digunakan sebagai kontrol volume, bass dan yang lainnya, maka tempatkan di bagian samping PCB yang dekat dengan panel kontrol, sehingga dapat diatur dari luar box.
Pasang label pada panel kontrol dan indikator-indikator pada bagian box/casing. untuk memudahkan penggunaan alat.
Tempatkan komponen penghasil panas dan komponen peka panas [bukan sensor] secara berjauhan. komponen dengan disipasi daya yang besar/ penghasil panas, seperti IC dan trafo ditempatkan berjauhan dengan komponen yang peka panas, agar komponen peka panas tidak terpengaruh oleh temperatur komponen lain.
Sirkulasi udara. tempatkan komponen penghasil panas dekat dengan lubang udara, agar panas dapat dikeluarkan dari box.

2. Konduktor sinyal
dalam proses mendesain PCB, desainlah track yang pendek. track yang pendek dan lebar menghasilkan resistansi yang rendah dan induktasi yang dapat diabaikan. jika track yang dibuat sangat panjang / berliku-liku maka akan menimbulkan induktansi, sehingga menimbulkan osilasi dari induktansi kawat.
yang perlu diperhatikan juga adalah jarak antar track input dan output

jangan sampai track input dan output saling berdekatan, karena akan menimbulkan miller effect. miller effect adalah peningkatan kapasitansi input untuk inverting input amplifier. lebih lengkap tentang miller effect dapat dibaca disini. untuk mengatasi effect ini adalah dengan menjauhkan jarak antara input dan output, seperti gambar diatas, yaitu input berada di kiri dan output di kanan.

selain miller effect, hal lain yang harus diperhatikan adalah motorboating effect. motor boating effect adalah pembebanan elektromagnetik yang kaitan masalahnya dengan frekuensi RF. lebih jelas tentang motor boating, dapat dibaca disini

motor boating timbul karena pemasangan vcc untuk driver dan hig power input menggunakan vcc yang sama. untuk mengatasinya, yaitu dengan memasang kapasitor coupling pada vcc, seperti gambar diatas. atau dengan cara menggunakan sumber vcc yang berbeda untuk high power output.

Kapasitif coupling merupakan salah satu bagian yang harus diperhatikan jika pada rangkaian menggunakan frekuensi menengah samapi frekuensi tinggi.

gambar kiri merupakan gambar yang salah. karena pemasangan track ground di samping, sedangkan track a dan b berdekatan, sehingga kapasitansi antar track berbeda.
gambar kanan merupakan gambar yang benar. posisi ground di tengah, antara track a dan b, sehingga kapasitansi antar jalur sama, sehingga tidak begitu mempengaruhi frekuensi.

Penguat differensial Presisi
jika pada rangkaian terdapat 2 buah track dengan tegangan high dan low. maka kedua track tersebut harus dipasang guard / pelindung. yaitu dengan memasang track ground mengelilingi kedua track low dan high voltage.

Ground
Pemasangan ground / bidang referensi nol volt. pemasangan ground untuk rangkaian digital dan rangkaian analog harus dipisahkan. tegangan referensi nol volt untuk digital dan analog terkadang berbeda, sehingg pemasangan ground harus dipisahkan. pemasangan ground dapat disatukan/digabungkan diluar PCB.

Control PCB dan Power PCB
Rangkaian control dan power harus dipisahkan, karena memilki arus yang berbeda.

Rangkuman KWU

Latar Belakang

Masyarakat Indonesia merupakan konsumen teknologi yang sangat tinggi salah satunya yang berkaitan dengan elektronik, namun mereka tidak pernah mengerti bagaimana alat itu dapat bekerja, bagaimana alat itu dirakit/ dibuat.



Hiburan yang kurang edukatif untuk anak-anak



Tujuan

Membuat tempat wisata yang eduktif dan juga menghibur untuk anak-anak



Marketing

Place perusahaan TechnoTour berlokasi di Lembang, Boscha Jl. Tangkuban Parahu.

Product, Jasa pendidikan teknologi mainan anak. Running text, kit Tamiya Show Room, Automatic Carry, dan Check Sound kit.

Promosi ke sekolah, penyebaran famplet dan kerjasama dengan travel agent untuk menawarkan kepada setiap pengguna travel agar berkunjung ke TechnoTour.

Price Rp50.000/orang untuk menikmati 5 buah fasilitas kit di TechnoTour

Costumer dari TechnoTour adalah anak-anak dengan range usia 5 sampai 15 tahun

Competitor TechnoTour diantaranya adalah Iptek Kota Baru Parahyangan, BPPT dan Museum Teknologi TMII.



Karakteristik Poduk:

Jasa wisata dengan menggunakan kit yang telah disediakan dengan kelengkapan dan kemudahan pengoperasian.



Finansial

NERACA KEUANGAN
CV. Elcorp
Aset		Tahun
Aset Lancar		2010	2011
1	Kas	Rp 40.000.000	Rp 170.000.000
2	Piutang	Rp 10.000.000	Rp 30.000.000
3	Sewa Bangunan	Rp 120.000.000	Rp 150.000.000
4	Persediaan	Rp 20.000.000	Rp 30.000.000
Total Harta Lancar		Rp 190.000.000	Rp 380.000.000
Aset Tetap
1	Property	Rp 40.000.000	Rp 60.000.000
2	Furniture	Rp 20.000.000	Rp 30.000.000
Total Aset Tetap		Rp 60.000.000	Rp 90.000.000
Total Asset		Rp 250.000.000	Rp 470.000.000
Modal dan Kewajiban
Kewajiban
1.	Utang	Rp 190.000.000	Rp 140.000.000
	Total Kewajiban	Rp 190.000.000	Rp 140.000.000
Modal
1.	Modal Sendiri	Rp 60.000.000	Rp 330.000.000
	Total Modal	Rp 60.000.000	Rp 330.000.000
	Total Kewajiban + Modal	Rp 250.000.000	Rp 470.000.000

Struktur



Operasional

Operasional

a Perawatan, perbaikan dan pengecekan alat-alat operasional akan dilakukan satu jam sebelum dimulainya wahana “Techno Tour”.

b “Techno Tour” akan beroperasi setiap hari dari senin sampai dengan minggu dan begitu seterusnya.

c Setiap harinya, “Techno Tour” akan melaksanakan tiga sesi wahana, hal ini dimaksudkan agar “Techno Tour” dapat menampung banyak peserta dalam satu hari.

d “Techno Tour” akan dibuka tepat pada pukul 08.00 – 18.00 WIB dengan waktu beroperasi setiap sesi sekitar tiga jam setengah. Setengah jam merupakan waktu istirahat bagi semua peserta dan karyawan. Dapat dilihat tabel sesi secara jelas seperti berikut



Waktu istirahat untuk sesi ke-3 ditiadakan karena “Techno Tour” akan ditutup pada pukul 18.00 WIB.

e Peserta yang mengikuti “Techno Tour” akan menikmati lima wahana dalam satu sesinya.



Runtut wahana

pertama running text,

kemudian “Tamiya Show Room”.

selanjutnya “Automatic Carry”

flip-flop.

Wahana penutup“Check Sound”.

kisi-kisi UAS entrepreneurship

Kisi-kisi UAS:
-Bahan diambil dari bisnis plan sendiri
Latar Belakang
Tujuan
Pemasaran (4p2c)
Karakteristik produk(Jasa atau barang) terdiri dari modul-modul

Financial(investasi)
perijinan
atk
sewa gedung
neraca 2 tahun
laporan laba-rugi
Pendapatan
-Pengadaan tutorial
-Operasional
gaji
akomodasi/transportasi/makan
beban listrik, air, telkom
cicilan pokok dan bunga bank
Laba bersih-Pajak 10%
Struktur Organisasi
Operasional(interaksi perusahaan dengan masyarakat)

the creativity way

sebuah catatan dari mata kuliah entrepreneurship [pak siswoyo]
manusia memiliki alam bawah sadar yang terkadang tidak ingin disebut alam bawah sadar karena sering dihubungkan dengan alam gaib dan sebagainya. sehingga Jean Cameroon yang menulis buku 'meniru kreatifitas tuhan' menyebut alam bawah sadar sebagai artis kecil.
untuk membangunkan aris kecil, Jean Cameroon memiliki trik tersendiri.

Jean cameroon bangun di pagi hari. setelah dia bangun, dia mulai menulis. dia menulis tanpa tema, topik ataupun aturan penulisan yang membatasi tulisannya. ia hanya menulis apa yang secara spontan keluar lewat pena nya.
Jean menulis sesuatu di pagi hari setelah bangun tidur selama 2 bulan, dan setiap pagi hari, ia menulis sebanyak 3 lembar. di menulis apa saja ke kertas tersebut. setelah ditulis, dia melipatnya dan memasukkannya kedalam amplop, membubuhkan tanggal penulisan lalu dimasukkan ke kotak.
setelah dua bulan, dia membuka kotak yang berisi tulisan-tulisan spontannya. ia membuka setiap amplop. ia membaca apa yang telah ia tulis setiap pagi hari dan menemukan bahwa semakin lama, tulisan ia semakin teratur. di hari pertama ia menulis sampai dua bulan tulisannya disusun sehingga membentuk sebuah buku.

Jean camerron mengibaratkan kreatifitas itu sebagai sumur. ketika kita menggali sedalam 10 meter, kita akan menemukan struktur tanah yang tidak homogen. dalam tanah dengan kedalaman 10 meter, kita dapat menemukan batu, pasir, air, sampai dan bahkan tulang belulang. ketika kita menggali sedalam 20 meter sumur, kita akan mulai menemukan struktur tanah yang homogen.
struktur tanah tersebut adalah sama dengan kebiasaan Jean menulis. tulisan pertama tidak teratur, tapi setelah 2 bulan ia mulai menemukan jalan ia menulis, sebuah jalan kreatifitas.

alam bawah sadar yang disebut oleh jean adalah artis kecil, merupakan bagian dari alam bawah sadar yang memegang peran paling besar dalam kendali otak kita.
pekerjaan otak kita untuk sekolah, kuliah, kerja dan lain-lain hanya menghabiskan 5% dari kemampuan otak. 95% adalah milik artis kecil kita.

proses menulis selama 2 bulan dengan spontan telah membangunkan artis kecilnya.
proses selanjutnya setelah membangunkan artis kecilnya adalah mendidik adik kecilnya dengan waktu yang sedikit.
dengan menghabiskan waktu 1 jam dari 1 minggu dengan pergi sendiri ke tempat dengan pemandangan indah. ketika kita melihat pemandangan sendiri, itu adalah proses mendidik artis kecil kita tentang alam.
dengan datang ke tempat tertentu untuk melihat pemandangan sendirian, hal itu sama dengan mengajak adik anda yang sedang imut-imutnya untuk mengenal indahnya alam dan menimbulkan rangsangan di otak.

waktu 1 jam dalam 1 minggu adalah waktu yang diperlukan oleh artis kecil anda untuk manja dengan anda, untuk mendidik kreatifitas anda sehingga potensi 95% anda yang tadinya tertidur, bangun dan dapat berkembang.

kisi-kisi UAS sensor dan transduser

materi yang akan muncul pada UAS semester ganjil mata kuliah sensor dan transuder:
1. Sensor Cahaya dan fotometer
2. Sensor suara, termasuk mikrofon dan ultrasonik
3. Sensor kedekatan[proximity sensor], inframerah
4. Sensor kelembaban [humidity sensor]


5. Sensor suhu [temperature sensor]
6. Sensor gaya gerak
7. Sensor kecepatan, termasuk kecepatan sudut putar
8. Sensor tekanan
9. Sensor kimia, termasuk gas dan cairan

Sensor Cahaya adalah alat/komponen yang mampu mengubah/mengkonversi besaran cahaya menjadi besaran listrik. besaran listrik yang dimaksud dapat berupa tegangan, arus atau resistansi.
jenis-jenis sensor cahaya:
a. pelat fotografis. pelat ini menggunakan molekul halida [ini benar halida, bukan adiknya cep uminx...he3], molekul ini dibagi menjadi atom perak dan atom halogen. molekul yang berdekatan dapat terpisah dengan pengembangan dari pelat fotografis ini.
b. fotoresistor / LDR. LDR ini mengubah intensitas cahaya menjadi nilai resistansi. LDR memiliki parameter dark resistance dan light resistance. dark resistance / resistansi saat gelap adalah sekitar 1Mega ohm, dan saat terang/light resistance adalah berkisar 100 kilo ohm.
c. sel fotovoltaik. sel ini mengubah intensitas cahaya menjadi tegangan. arus keluaran fotovoltaik berkisar dari 4-20miliAmpere.
d. fotodioda mengubah kondisi rangkaian ketika mendapat cahaya. dapat berfungsi sebagai sakelar elektronik
e. fototransistor memiliki prinspi kerja yang hampir sama dengan foto dioda
f. fotomultiplier memiliki fotokatoda yang akan memancarkan elektron ketika terkena cahaya. elektron dari fotokatoda dikuatkan dengan rantai dynode, sehingga dapat membuat rangkaian menjadi konduksi.
g. tabung cahaya, memiliki prinsip kerja yang hampir sama dengan fotomultiplier, hanya saja hubungannya dengan resistansi.
h. cryogenic
"catatan: sumber dari wikipedia". untuk poin cryogenic, wikipedia mengkategorikannya sebagai sensor cahaya, padahal cryogenic fokus untuk sensor suhu.

Sensor suara adalah alat yang mengubah gelombang suara [20-20kHz] menjadi gelombang listrik. ketika membran digetarkan oleh suara, maka bagian dinamis [membran] akan bergerak mendekati bagian statis sehingga jarak antara membran dengan bagian statis berubah yang menyebabkan berubahnya tegangan / arus.
jenis sensor suara adalah mikrofon dan ultrasonik.
mikrofon bekerja dengan mengandalkan getaran suara yang dideteksi oleh membran yang mengubah besaran listrik dari mikrofon. mikrofon termasuk sensor aktif, yaitu sensor yang tidak memerlukan catu daya, sensor ini akan bekerja ketika mendapat rangsangan dari lingkungannya.
ultrasonik terdiri dari transmitter dan receiver. ultrasonik termasuk sensor pasif. transmitter memancarkan gelombang suara secara terus menerus, bagian receiver akan menerima pantulan / secara langsung menerima gelombang suara dari transmitter. ketika receiver menerima gelombang dari receiver, maka output dari ultrasonik yang berupa tegangan / arus diproses oleh signal conditioning dan seterusnya.

Sensor kedekatan
adalah sensor yang mengubah jarak menjadi besaran listrik yang berupa tegangan, induktasi, kapsitansi atau resistansi
- tegangan, contohnya adalah inframerah. infra merah memancarkan gelombang inframerah dengan panjang gelombang 700nm sampai 1mm. ketika pancaran gelombang inframerah diterima oleh receiver infra merah, maka akan muncul tegangan / arus, yang selanjutnya diproses oleh signal conditioning
- induktasi, contohnya adalah LVDT [linier variable differential transformer]. sensor kedekatan berbasis induktansi bekerja dengan lilitan dan inti [besi atau ferit]. ketika ferit bergerak mendekati lilitan / masuk ke dalam lilitan karena rangsangan lingkungan, maka akan timbul induktasi pada kumparan yang mengubah keseimbangan jembatan wheatstone, selanjutnya perubahan tegangan jembatan diperkuata oleh op-amp untuk selanjutnya dilakukan pengkondisian sinyal.
- kapasitansi, contohnya varco. ketika bagian plat dari kapasitor bergerak mendekat / menjauh / bagian yang saling berhadapan bertemu, maka akan timbul kapasitansi. kapasitansi minimum didapat ketika jarak antara plat jauh / sangat sedikit luas plat yang saling berhadapan. kapasitansi akan maksimum ketika jarak antar plat dekat / seluruh luas plat berhadapan. kerjanya hampir sama dengan sensor kedekatan berbasis induktansi.
- resistansi, contohnya adalah microswitch. ketika microswitch ON, maka resistansi mendekati nol / konduktif, ketika microswitch OFF, maka resistansi mendekati tak hingga / rangkaian terbuka.

Sensor kelembaban adalah sensor yang mengubah kelembaban dari suatu medium menjadi besaran listrik.
kelembaban adalah jumlah uap air yang terkandung pada sebuah medium.
sensor ini mengubah perubahan kelembaban dari suatu medium menjadi tegangan.
contoh sensor kelembaban adalah HS12P/HS15P

Sensor suhu mengubah temperature menjadi tegangan atau arus.
contohnya: LM35 yang merupakan sensor suhu silicon bandgap. IC ini mengubah perubahan suhu menjadi tegangan. thermocouple dan bimetal juga dapat digunakan sebagai sensor suhu. 2 buah logam dengan salah satu ujungnya dihubungkan dan salah satu logam dipasang elemen referensi suhu, misalkan es cair, untuk suhu nol derajat celcius. kedua ujung logam akan memiliki tegangan, ketika ujung yang lain dipanaskan.

Sensor gaya gerak adalah sensor yang mengubah gerakan dari sensor menjadi tegangan atau arus. untuk lebih jelasnya masalah gaya gerak, dibahas pada sensor posisi

Sensor kecepatan

Sensor tekanan

Sensor kimia

keep in[Astyle]

Digital Ramp ADC

Digital Ramp ADC merupakan jenis ADC [Analog to Digital Converter] yang bekerja berdasarkan prinsip kerja counter.
input signal analog dibandingkan dengan input lain pada komparator digital.
output dari komparator digital diumpankan ke LOAD counter dan ke EDGE TRIGGER NEGATIVE latches.
output dari counter diumpankan ke input DAC [DAC yang digunakan adalah jenis Binary Weight Resistor] juga diumpankan ke input Latches.
Output dari DAC diumpankan ke input negative komparator.
penjelasan mengenai komparator digital, counter, latches, dan DAC akan dijelaskan dengan penggunaan ADC pada aplikasi high temperature thermometer.


Komparator Digital [digital comparator] adalah komparator khusus yang hanya memiliki 2 kondisi output. dua kondisi yang dimaksud adalah logik 1 atau nol.
Logik 1 berarti tegangan keluaran komparator berkisar 5 volt.
Logik 0 berarti tegangan keluaran komparator berkisar 0 volt.
output komparator akan berlogik 1 jika hanya tegangan pada input positive komparator lebih besar dari tegangan input negative komparator.
output komparator akan berlogik 0 jika tegangan pada input positive = tegangan pada input negative, atau tegangan input negative lebih besar dari tegangan input positive.

input output
+V > -V logik 1 [5 volt]
+V = -V logik 0 [0 volt]
+V < -V logik 0 [0 volt] counter adalah komponen yang melakukan pencacahan / penghitungan. counter yang digunakan yaitu counter dengan LOAD. input dari counter di groundkan [diberi tegangan 0 volt], clock diberi pulsa [pulsa maksimum yang diperbolehkan adalah 50MHz]. LOAD dihubungkan ke output komparator. ketika LOAD logik 1, maka counter melakukan penghitungan dari mulai 0. ketika LOAD berlogik 0, maka counter menghentikan penghitungan. DAC [jenis binary weight resistor] adalah pengkonversi signal digital menjadi analog dengan menggunakan beberapa resistor [tergantung jumlah bit yang akan dikonversi]. misalkan input DAC 0010, tegangan referensi DAC = 5 V, maka tegangan output [signal analognya] adalah NILAI DESIMAL DARI BINER dibagi DUA PANGKAT n-1 dikali TEGANGAN REFERENSI. jadi Vout = [2/2^3] x 5 = 2.5 volt. tegangan maksimum dari DAC ini adalah 9.375 volt. Latches adalah bagian yang menahan sementara data dari counter untuk selanjutnya diproses untuk dimunculkan pada display [7 segment atau LCD]. latches bekerja berdasarkan prinsip bistable multivibrator, yaitu multivibrator yang memiliki kondisi 2 kondisi output yaitu 0 dan 1. data dari counter akan ditahan oleh latches, ketika EDGE TRIGGER NEGATIVE dari latches mendapat transisi turun [perubahan dari logik 1 ke logik 0], maka latches akan melanjutkan data dari counter ke display.
gambar diatas adalah aplikasi penggunaan digital ramp ADC untuk termometer suhu tinggi.
suhu tinggi dikonversi oleh sensor bimetal dengan referensi suhu es cair 0 derajat celcius. lalu tegangan keluaran dari bimetal diperkuat menggunakan op-amp dengan gain sesuai yang diinginkan. misalkan output maksimum dari op-amp sensor adalah 9 volt. maka ketika suhu maksimum tercapai [misalkan 1000 derajat celcius], maka keluaran op-amp adalah 9 volt, lalu masuk ke input positif komparator. komparator membandingkan input + dan -, karen +V > - V, 9v > 0v, maka output komparator berlogik 1. logik 1 ini digunakan pada LOAD counter, sehingga counter mulai mencacah / menghitung. pencacahan yang dilakukan counter dikonversi oleh DAC menjadi tegangan. ketika input biner tertentu masuk ke DAC, maka DAC akan mengeluarkan tegangan sampai 9 volt. ketika output DAC 9 volt, input + = input - komparator, sehingga output komparator berlogik 0. counter berhenti mencacah karena LOAD berlogik 0. latches bekerja karena terjadi perubahan logik dari 1 menjadi 0. selanjutnya, data yang telah dibuat oleh counter tadi dimunculkan pada display.

Dengan tegangan referensi DAC sebesar 5 volt, input DAC 8 bits, maka resolusinya
res = [1 / 2^7] x 5 volt = 0.039 v. perubahan terkceil dari DAC adalah 0.039 v, setiap perubahan bilangan biner yang menjadi input DAC menghasilkan perubahan tegangan 0.039 v.
0 v
0.039 v
0.078 v
.
.
.
9.xxx v
untuk mendapatkan tegangan output sebesar 9 volt, maka DAC melakukan sampling sebanyak 256 kali. sehingga input negative komparator mendapat tegangan 9 volt dan outputnya menjadi logik 0.
data pada counter yang tersimpan pada latches [11111111] di munculkan pada LCD sebagai display.

Frequency Discrimination

Praktikum sensor dan transduser yang ke 13 mengenai frekuensi diskriminasi.
Inti dari praktikum ini adalah perubahan frekuensi ke perubahan tegangan. pada praktikum digunakan oscillator atau dapat menggunakan function generator.
selain menggunakan function generator, perubahan kapasitansi dari madul kapasitor dapat mengubah frekuensi yang dihasilkan oleh oscillator.

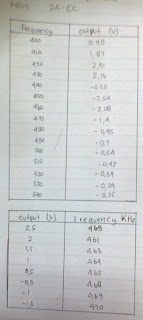

Data hasil praktikum

desain PCB PSU

design of PSU,
IC LM 324

BC337

LF353

clearance = 0.3mm
ground width = 2mm
board width = 120mm
board length = 100mm
using Altium DXP

download file prj.pcb disini

Tugas desain PCB, mata kuliah PFSE

Ada tiga bagian utama rangkaian:
1. ampli stereo @300 W,
2. ada bass, treeble active and passive
3. rangkaian power supply




Silahkan ukuran PCB ampli , dll. (bebas), untuk transistor power PCB di pisah tersendiri, PCB nomer 2 jadikan satu antara yg aktif dan pasif.

Selamat bekerja. Jadilah disainer PCB yg mandiri.

Gunawan

program C++ untuk menentukan nilai ganjil, genap dan nol

program ini menggunakan 1 pengarah prosessor, yaitu stdio.h
input data yang dimasukan terbatas untuk 10 input. input yang dimasukkan akan diseleksi apakah bernilai nol, genap atau ganjil

programnya

#include <stdio.h><br /><br />void main()<br /><br />{<br /> int input,a;<br /> for(input=0;input<10;input++)<br />{<br />printf("masukkan nilai ke %d: ", input+1);scanf("%d",&a);<br /><br />if (a*2 == 0)<br />{printf ("\nBilangan nol\n");}<br /><br /> else if(a%2 == 0)<br /><br /> {printf ("\nBilangan genap\n");}<br /><br /> else<br /><br /> {printf ("\nBilangan ganjil\n");}<br /><br /> }<br /> }

laporan praktikum elektronika industri

1. praktikum oscillator RC. kit oscillator RC diberikan tegangan 10-12volt, dengan sendirinya akan menghasilkan osilasi berbentuk gelombang sinusoidal. frekeuensi output dari oscillator RC ini tergantung pada komfigurasi R dan C yang digunakan. untuk nilai R dan C yang digunakan saat praktikum, menghasilkan frekeuensi output 625Hz.

2. op-amp inverting, integrator, differensiator dan summing amp. konfigurasi rangkaian hanya berbeda sedikit, khususnya untuk integrator dan differensiator. untuk integrator, sebuah kapasitor dihubungkan antara output dan input negatif, pad input negatif terdapat resistor, sedangkan untuk differensiator, sebuah resistor yang dihubungkan antara output dan input negatif, pada output negatif terdapat kapasitor. untuk summing amp, perbedaan yang sangat jelas terlihat dari jumlah resistor pada input negatif yang digunakan untuk penjumlahan.


3. op-amp sebagai penguat sinyal. op-amp ini digunakan dengan konfigurasi inverting atau non inverting op-amp.

4. multivibrator. multivibrator yang dimaksud adalah monostable, astable dan bistable multivibrator.

download oscillator RC
download op-amp
download penguat sinyal
download multivirator

The Best Operating System

sulit untuk menentukan OS terbaik, tapi setidaknya ada 3 OS yang dikenal khalayak ramai, yaitu windows [dengan segala macam aplikasi dan virus], Mac OS [dengan harga yang emh.....tapi low virus] dan LINUX / UNIX Based [dengan gratis-nya dan low virus].
1. windows [urutan no 1 berdasarkan jumlah pengguna, bukan dari segi kualitas]

+banyak yang menggunakan
+banyak didukung program, aplikasi dan game [khususnya yang mendukung directX]
+banyak mendukung hardware [tersedia banyak driver untuk hardware]
- virus yang teramat subur
-perlu perawatan OS berkala
-minimum requirement yang tidak "minimum" alias perlu hardware yang agak tinggi spek nya
-mahal

2. Mac OS

+sederhana
+hampir tidak ada virus
+OS ke 2 terbesar yang banyak didukung oleh program, aplikasi dan game
+performa tinggi
-khusus untuk hardware mac/apple
-terbatasnya driver hardware (karena khusus untuk mesin apple)
-interkoneksi yang cukup sulit, karena harus interkoneksi dengna server windows
-library yang setingkat di bawah windows
-mahal

3. Linux / UNIX Based

inilah OS yang benar-benar banyak pengembang nya (bukan berarti lebih banyak aplikasi dan game di banding windows). banyak sekali varian / distro LINUX, karena gratis untuk digunakan dan di modifikasi.
+gratis
+hampir tidak ada virus
+banyak pilihan varian/distro yang sesuai dengan kepribadian
+open source, sehingga kita dapat memodifikasinya
+dapat menjalankan aplikasi, program dan game -nya windows
+performa yang baik dan min requirement-nya low
-membutuhkan kemampuan yang lebih untuk menggunakan LINUX dan menjalankan aplikasi windows/Mac di LINUX
-library yang sedikit
-banyak program komersial yang tidak didukung LINUX
[sumber: http://wiki.answers.com/]

super komputer

pemerintah jepang memperkirakan 400.000.000 milyar dollar untuk simulasi bumi [earth simulator].
komputer simulasi bumi ini menjadi komputer termahal.
earth simulator ini dibiayai oleh NASDA [semacam NASA milik jepang] dan PNC [pengembang reaktor power nuklir]
dari supercomputer, earth simulator masuk top 500 super komputer
650 processor
setiap node processor terdapat 8 vektor
setiap vektor 500MHz
shared memory 16GB
total memory 10TB
OS NEC's UNIX-based / SUPER-UX
[sumber: http://most-expensive.net]

BAB 3 design rules for digital circuit PCB's

Untuk membuat sebuah PCB dengan rangkaian digital, maka harus diperhatikan hal-hal sebagai berikut
1. Reflections

Reflections adalah permasalahan yang timbul pada PCB rangkaian digital karena track signal terlalu panjang. efek dari reflections adalah timbulnya delay pulse dan double pulse.
delay pulsa adalah waktu tunda yang timbul karena track terlalu panjang. walaupun delay pulsa sangat singkat, tapi hal ini akan bermasalah jika banyak terdapat gate yang bermasalah dengan reflections.
double pulse adalah pulsa ganda yang timbul pada input gate yang seharusnya tidak terjadi. bukan hanya double pulse yang akan terjadi akibat reflections. triple pulse atau bahkan quadruple pulse dapat terjadi karena reflections.
Untuk mengatasi reflections dapat menggunakan line driver / line receiver / buffer (menggunakan IC 74125).


2. Crosstalk
Crosstalk adalah gangguan terpengaruhnya track oleh track lain karena jarak yang berdekatan.
Cara mengatasinya yaitu dengan memperbesar clearance (jarak antar track) dan memasang line ground didekat track signal, agar sinyal yang akan mempengaruhi track lain di ground kan.



3. Ground and supply line noise
Gangguan pada track supply dan ground.
noise ini dapat diatasi dengan mendekatkan track supply dan ground (untuk single layer).
juga dapat menempatkan track supply dan ground sebaris (untuk double layer).
dengan memperbesar lebar track ground juga dapat mengurangi noise, karena noise yang timbul akan langsung di ground kan oleh track ground.

gangguan pada supply yang lain adalah current spike.

current spike adalah arus yang tiba-tiba meningkat dengan waktu yang singkat, sehingga supply tidak mampu mensupply arus.
contoh: 10 buah IC dengan 4 gerbang untuk setiap IC di dalamnya timbul current spike sebesar 20mA untuk setiap gerbang. berapa arus yang harus disupply agar semua IC bekerja normal.
solusi: untuk setiap gerbang memerlukan 20mA, untuk 1 IC memerlukan 80mA, untuk 10 IC diperlukan arus 800mA. jadi supply setidaknya dapat mensupply arus 800mA ketika semua input gate pada 10 IC timbul current spike.

4. Interferensi elektromagnetik
adalah terganggunya rangkaian oleh sinyal listrik /magnet.

contoh:
TV / receiver radio FM pada mobil akan terganggu (gambarnya berbayang / suaranya tidak jelas) ketika berpapasan dengan kendaraan lain. hal itu terjadi karena sinyal dari mesin kendaraan lain berinterferensi dengan sinyal pada rangkaian di dalam TV atau radio FM.
ketika mesin bekerja, pergerakan piston yang dipicu oleh pemantik (busi) terjadi secara terus menerus (ON dan OFF), sehingga memebentuk sinyal yang dapat berinterferensi dengan sinyal yang ada pada peralatan di dalam mobil.

untuk mengatasi interferensi ini dapat digunakan
- main filter pada catu daya peralatan yang digunakan, atau
-mendekatkan track sinyal dengan track ground pada PCB, agar sinyal lain yang akan mengganggu track sinyal akan di ground kan
-menggunakan kabel coaxial pada pemancar / antena TV yang baik.

Converter

converter adalah penerjemah informasi digital ke analog atau sebaliknya.
converter terdiri dari 3 jenis:
1.komparator
komparator adalah pembanding nilai tegangan input dengan tegangan referensi.
pada komparator sering kali terjadi noise, maka diperlukan hysteresis comparator untuk mengurangi noise yang terjadi pada sistem.
2. DAC (Digital to Analog Converter)
DAC adalah penerjemah informasi digital menjadi informasi analog. informasi digital tentunya adalah bilangan biner, misalkan 10101010001 informasi ini diterjemahkan menjadi tegangan.
DAC memiliki jenis DAC 2 kutub, yaitu DAC ini memiliki output tegangan dengan range dari tegangan negatif sampai tegangan positif. tentunya dengan 2 input. misalkan input 04FH, outputnya 79(basis 10), tegangan referensi nya 5v, maka outputnya adalah -2,11volt
inputn yang 1 lagi misalkan 2A4H, outpunya 676 (basis 10), tegangan referensinya sama yaitu 5v, maka outputnya adalah 0,8v.
Resolution Conversion adalah fungsi perubahan terkecil dari referensi tegangan dan jumlah bit. misalkan tegangan referensinya 10v dengan input 5 bit. maka konversi resolusinya adalah 0,3125v
karakteristik ADC

DAC memiliki karakteristik yang terdiri dari

1. Digital Input

Digital input adalah jumlah bit pada masukan DAC

2. Power Supply

Power Supply adalah catu daya yang memberika tegangan kepada DAC agar penguat-penguat operasional di dalam IC dapat bekerja.

3. Reference Supply

Reference Supply adalah tegangan yang diatur sebagai parameter acuan untuk sebuah masukan DAC.

4. Output

Output adalah representasi dari tegangan masukan. Output berbentuk bit.

5. Offset

Offset adalah data pengganti pada keluaran DAC ketika tidak ada masukan.

6. Data latch

Data latch adalah penahan data. Data pada keluaran akan tetap sampai masukan yang selanjutnya diterima oleh DAC.

7. Conversion time

Conversion time adalah waktu yang diperlukan oleh DAC untuk mengubah informasi analog dari masukan menjadi informasi bergana. Conversion time terjadi dalam mikrodetik.


Struktur DAC terdiri dari penguat-penguat operasional yang disusun secara serial dan resistor.
Data Board Output adalah papan yang terdiri dari beberapa sistem ADC, encode address, dan bus.


3. ADC (Analog to Digital Converter)
ADC adalah penerjemah informasi input berupa sinyal analog menjadi sinyal digital berupa bilangan biner, misalkan 01010101010100.
contohL: input 3,127 v, tegangan referensi 5v dan input 5bit. maka outputnya adalah 3,127 / 5 = 0,6254 (basis 10) = 10100 (basis 2)
Operasi 2 kutub ADC. pada ADC juga terdapat operasi 2 kutub seperti pada DAC. DAC 2 kutub ini dapat menerima 2 informasi input dengan output range dari tegangan negatif sampai tegangan positif.
Karakteristik DAC

1. Analog voltage input

Analog voltage input adalah masukan ADC yang akan diubah menjadi informasi bergana. Persyarata tegangan masukan harus tetap.

2. Power Supplies

Power Supplies adalah catu daya yang diperlukan agar penguat-penguat operasional dalam ADC dapat bekerja.

3. Reference voltage

Reference voltage adalah tegangan referensi yang dibandingkan dengan tegangan masukan. Persyaratan tegangan referensi harus tetap.

4. Digital output

Digital output adalah keluaran dari ADC yang memiliki n keluaran. Keluaran ADC berbentuk tinggi (1 / ON) atau rendah (0/OFF)

5. Control lines

Control lines adalah pengendali keluaran ADC. Control lines digunakan untuk antar muka ADC dengan komputer untuk diproses selanjutnya oleh komputer. Control lines terdiri dari

a. SC (Start Convert)

SC adalah kendali untuk memulai proses pengkonverisan. Proses pengkonversian dilakukan ketika transisi turun dari SC.

b. EOC (End Of Convert)

EOC adalah kendali untuk menghentikan proses pengkonversian. EOC memiliki pernyataan tinggi (1 / ON) ketika proses konveri berjalan. Ketika proses konversi berhenti, EOC memiliki pernyataan rendah (1 / OFF).
untuk file doc nya bisa di download disini
